ZJ-W22A

產品細節

PRODUCT DETAILS

產品參數

SPECIFICATION

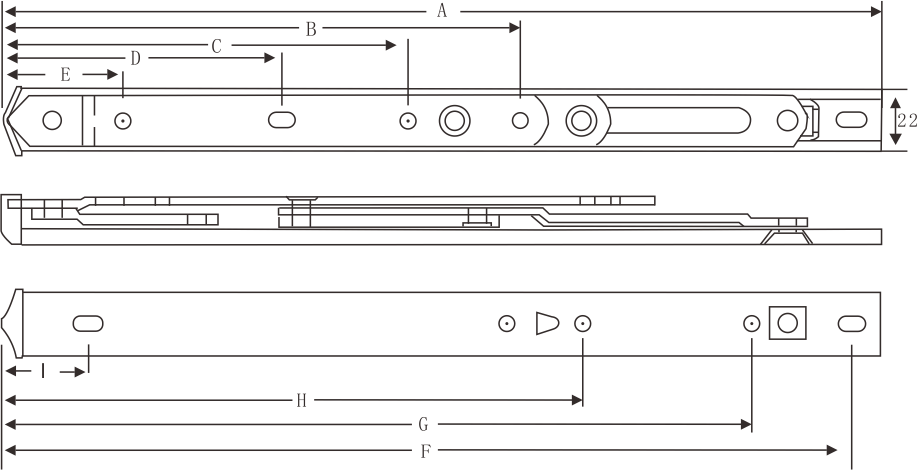

滑撐外觀尺寸

選用最優質的不銹鋼制造。
五萬次反復啟閉測試后,仍可正常使用。
符合中國QB/T3888《鋁合金窗不銹鋼滑撐》標準。
中國建筑門窗首選環保優質產品。
中國建筑門窗幕墻知名品牌。

安裝尺寸(mm)

滑撐緊固采用M5X8不銹鋼螺絲或采用ST4.2/4.8x12不銹鋼自動螺絲,分別為: 沉頭和盤頭。
根據實際情況合理用螺絲或螺釘,在此建議凡是有沉孔的必須用沉頭,其他裝的牢固可靠性。
必須使滑撐于窗扇及窗框緊密連接,不得松動。所有螺絲孔都必須擰上螺絲或螺釘,少一個都必將影響到滑撐使用時的拉力。
建議必要的情況下,鋁型材底部墊上襯鋼,固定采用盤頭螺絲。

安裝尺寸 鋁窗規格
連桿數量 折片厚度(mm) 規格\值 A B C D E F GHI 窗最高(mm) 窗最寬(mm) 窗最重(kg) 開啟角度(±2°)
四連桿 ≥2.5/3.0 10" 314163 120 62 3630723120329 1500 500 19/23 90°
≥2.5/3.0 12" 362200 158 62 3634825421329 1500 600 24/28 45°/90°
≥2.5/3.0 14" 413240198 62 3640328622833 1800 700 29/33 45°/90°
≥2.5/3.0 16" 460 271 229 62 36 457 289 231

33

1800 800 36/38 45°/90°
≥2.5/3.0 18" 512 302 260 62 36 505 309 253 33
≥2.5/3.0 20" 550 268226 62 36 554 45825833
